Modulo Pinza
Il nostro nuovo modulo di pinza per i tiltrotator con OQ Sync garantisce che le ganasce della pinza si muovano in modo fluido e sincronizzato in tutte le posizioni e a tutte le velocità.

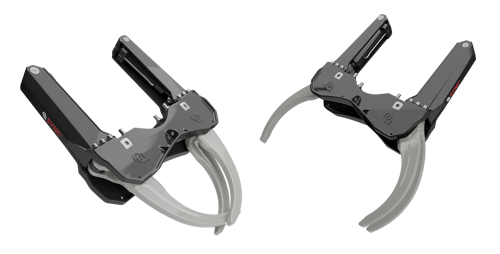

Modulo pinza con OQ Sync.
La pinza è uno strumento efficiente per la presa e la movimentazione, che rende il vostro escavatore ancora più versatile. Modulo pinza è dotato di ganasce arrotondate che si chiudono completamente ed è facilmente removibile. Può essere montato e smontato in modo rapido e integrato su un tiltrotator con attacco predisposto.
Abbiamo ascoltato le richieste dei nostri clienti e sviluppato un modulo pinza unico per i nostri tiltrotator. Questo modulo soddisfa i più alti standard e offre funzionalità assenti nei prodotti della concorrenza.
Un sistema tradizionale dipende dal carico e dalla velocità delle ganasce della pinza. Se una delle ganasce incontra resistenza, l'altra tende a muoversi più velocemente, causando uno sfasamento nel movimento di presa.
Con OQ Sync, la sincronizzazione automatica delle ganasce avviene ogni volta che la pinza si chiude completamente. Questo elimina totalmente il rischio di disallineamento delle ganasce, ad esempio in caso di carichi irregolari o di chiusura lenta. OQ Sync garantisce che le ganasce si incontrino sempre punta a punta e che tutti i sollevamenti avvengano in modo centrato all'interno della pinza.
- Ganasce della pinza 100% sincronizzate in tutte le posizioni e a tutte le velocità.
- Afferra oggetti più grandi con maggiore portata e profondità.
- Presa centrata su oggetti piccoli fino a Ø 11 mm.
- 2000 kg di capacità di sollevamento.
- Fino a 21 kN forza di presa punta a punta.
- Realizzato in acciaio fuso ad alta resistenza.
- Bordi smussati sulle ganasce della pinza per proteggere gli oggetti delicati.
- Staffe e punte protette.
I primi modelli sono compatibili con gli attacchi rapidi OilQuick OQ60, OQ65, OQ70, OQ70/55 e OQ80 e possono quindi essere applicati ai tiltrotator OilQuick E14, E19, E26 ed E33. A breve saranno disponibili ulteriori modelli per attacchi rapidi e tiltrotator di dimensioni inferiori.
Presentazione delle straordinarie caratteristiche del modulo pinza alla Fiera Swedish Machine 2024.
MATRICE DI COMPATIBILITA
| Modello | OQTR-E09 | OQTR-E14 | OQTR-E19 | OQTR-E26 | OQTR-E33 |
| OQ45-4 | GRD10 | GRD10, GR20* | – | – | – |
| OQ45-5 | GRD10 | GRD10, GR20* | – | – | – |
| OQ60-4 | – | GM820 | GM820, GR20R2 | – | – |
| OQ60-5 | – | GM820 | GM820, GR20R2 | – | – |
| OQRAIL | – | – | GM870, GR20R2 | – | – |
| OQ65 | – | GM870 | GM870, GR20R2 | – | – |
| OQ70 | – | – | – | GM870, GM970 | GM970 |
| OQ70/55 | – | – | GM1100 | GM1100 | GM1100 |
| OQ80 | – | – | – | – | GM1100 |
| * Pinza integrata |
MISURE
| GM SPECIFICHE | GM820 | GM870 | GM970 | GM1100 |
| A | 820 mm | 870 mm | 970 mm | 1100 mm |
| B | 407 mm | 385 mm | 510 mm | 510 mm |
| C | 737 mm | 831 mm | 882 mm | 1022 mm |
| Min. grip Ø | 11 mm | 11 mm | 12 mm | 80 mm |
| Peso | 119 kg | 125 kg | 190 kg | 200 kg |
| Forza di presa punta a punta | 13 kN | 14 kN | 20 kN | 21 kN |
| Forza di presa apertura max. | 7,1 kN | 7,5 kN | 11 kN | 11 kN |
| Max. capacità di sollevamento | 2000 kg | 2000 kg | 2000 kg | 2000 kg |
| Max. pressione idraulica | 25 MPa | 25 MPa | 25 MPa | 25 MPa |
| Attacco rapido | OQ60 | OQ RAIL, OQ65, OQ70 | OQ70 | OQ70/55, OQ80 |
| GR/GRD SPECIFICHE | GRD10 | GR20* | GR20R2 |
| A | 610 mm | 820 mm | 820 mm |
| B | 270 mm | 350 mm | 380 mm |
| C | 720 mm | 910 mm | ** |
| Peso | 109 kg | ** | ** |
| Forza di presa punta a punta | 15 kN | 22 kN | 17 kN |
| Forza di presa apertura max. | – | – | – |
| Max. capacità di sollevamento | 1500 kg | 2000 kg | 3000 kg |
| Max. pressione idraulica | 22 MPa | 22 MPa | 22 MPa |
| Attacco rapido | OQ45 | OQ45 | OQ60, OQ65 |
|
* Pinza integrata |
