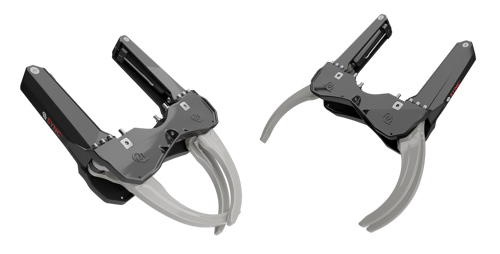

Grapple module
Notre nouveau module de grappin pour tiltrotateurs avec OQ Sync garantit que les pinces du grappin se déplacent en douceur et de manière synchronisée dans toutes les positions et à toutes les vitesses.
Grapple module avec OQ Sync.
Un grappin est un outil de prise et de manutention efficace qui rend votre pelle encore plus polyvalente.
Nous avons écouté les demandes de nos clients et développé un module de grappin unique pour nos tiltrotators. Ce module répond à toutes les normes les plus élevées et comprend des fonctions que les concurrents n'ont pas.
The grapple module has rounded jaws that close completely and is also detachable. It can be mounted and removed quickly and retrofitted onto a tiltrotator with a prepared attachment.
Un système traditionnel dépend de la charge et de la vitesse des pinces du grappin. Si l'une des pinces rencontre une résistance, l'autre veut se déplacer à une vitesse plus élevée, ce qui entraîne un déphasage dans le mouvement de préhension.
Avec OQ Sync, l'égalisation automatique des pinces se produit à chaque fois que les pinces du grappin sont complètement fermées. Cela élimine totalement le risque de désynchronisation des pinces, par exemple en cas de chargement inégal ou de fermeture lente des pinces. La synchronisation OQ garantit que les pinces du grappin se rencontrent toujours d'une pointe à l'autre et que tous les levages sont centrés dans le grappin.
- Les pinces du grappin sont synchronisées à 100 % dans toutes les positions et à toutes les vitesses.
- Saisie d’objets plus volumineux avec une portée et une profondeur plus importantes.
- Prise centrée sur les petits objets jusqu'à Ø 11 mm.
- Capacité de levage de 2000 kg.
- Force de préhension de pointe à pointe jusqu'à 21 kN.
- Fabriqué en acier moulé à haute résistance.
- Bords biseautés sur les pinces du grappin pour protéger les objets délicats.
- Supports et pointes protégés.
Les premiers modèles sont compatibles avec les attaches rapides OilQuick OQ60, OQ65, OQ70, OQ70/55 et OQ80 et peuvent donc être utilisés avec les tiltrotateurs OilQuick E14, E19, E26 et E33. D'autres modèles seront bientôt disponibles pour les attaches rapides et les tiltrotateurs plus petits.
Presentation of the grapple module's outstanding features at the Swedish Machine Fair 2024.
MATRICE DE COMPATIBILITÉ
| Modèle | OQTR-E09 | OQTR-E14 | OQTR-E19 | OQTR-E26 | OQTR-E33 |
| OQ45-4 | GRD10 | GRD10, GR20* | – | – | – |
| OQ45-5 | GRD10 | GRD10, GR20* | – | – | – |
| OQ60-4 | – | GM820 | GM820, GR20R2 | – | – |
| OQ60-5 | – | GM820 | GM820, GR20R2 | – | – |
| OQRAIL | – | – | GM870, GR20R2 | – | – |
| OQ65 | – | GM870 | GM870, GR20R2 | – | – |
| OQ70 | – | – | – | GM870, GM970 | GM970 |
| OQ70/55 | – | – | GM1100 | GM1100 | GM1100 |
| OQ80 | – | – | – | – | GM1100 |
| * Integrated grapple |
MESURES
| GM SPECIFICATIONS | GM820 | GM870 | GM970 | GM1100 |
| A | 820 mm | 870 mm | 970 mm | 1100 mm |
| B | 407 mm | 385 mm | 510 mm | 510 mm |
| C | 737 mm | 831 mm | 882 mm | 1022 mm |
| Min. grip Ø | 11 mm | 11 mm | 12 mm | 80 mm |
| Poids | 119 kg | 125 kg | 190 kg | 200 kg |
| Force de préhension en bout de champ | 13 kN | 14 kN | 20 kN | 21 kN |
| Force de préhension max. ouverte | 7,1 kN | 7,5 kN | 11 kN | 11 kN |
| Capacité de levage max. | 2000 kg | 2000 kg | 2000 kg | 2000 kg |
| Pression hydraulique max. | 25 MPa | 25 MPa | 25 MPa | 25 MPa |
| Attache rapide | OQ60 | OQ RAIL, OQ65, OQ70 | OQ70 | OQ70/55, OQ80 |

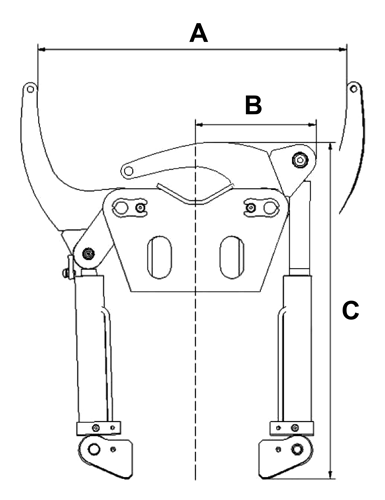

| GR/GRD SPECIFICATIONS | GRD10 | GR20* | GR20R2 |
| A | 610 mm | 820 mm | 820 mm |
| B | 270 mm | 350 mm | 380 mm |
| C | 720 mm | 910 mm | ** |
| Poids | 109 kg | ** | ** |
| Force de préhension en bout de champ | 15 kN | 22 kN | 17 kN |
| Force de préhension max. ouverte | – | – | – |
| Capacité de levage max. | 1500 kg | 2000 kg | 3000 kg |
| Pression hydraulique max. | 22 MPa | 22 MPa | 22 MPa |
| Attache rapide | OQ45 | OQ45 | OQ60, OQ65 |
| *Integrated grapple. **Depending on quick coupler |
