OQTR-E
OilQuick tiltrotatorer øker automatisk din fleksibilitet og effektivitet.
Et fleksibelt og kompetent hydraulisk håndledd

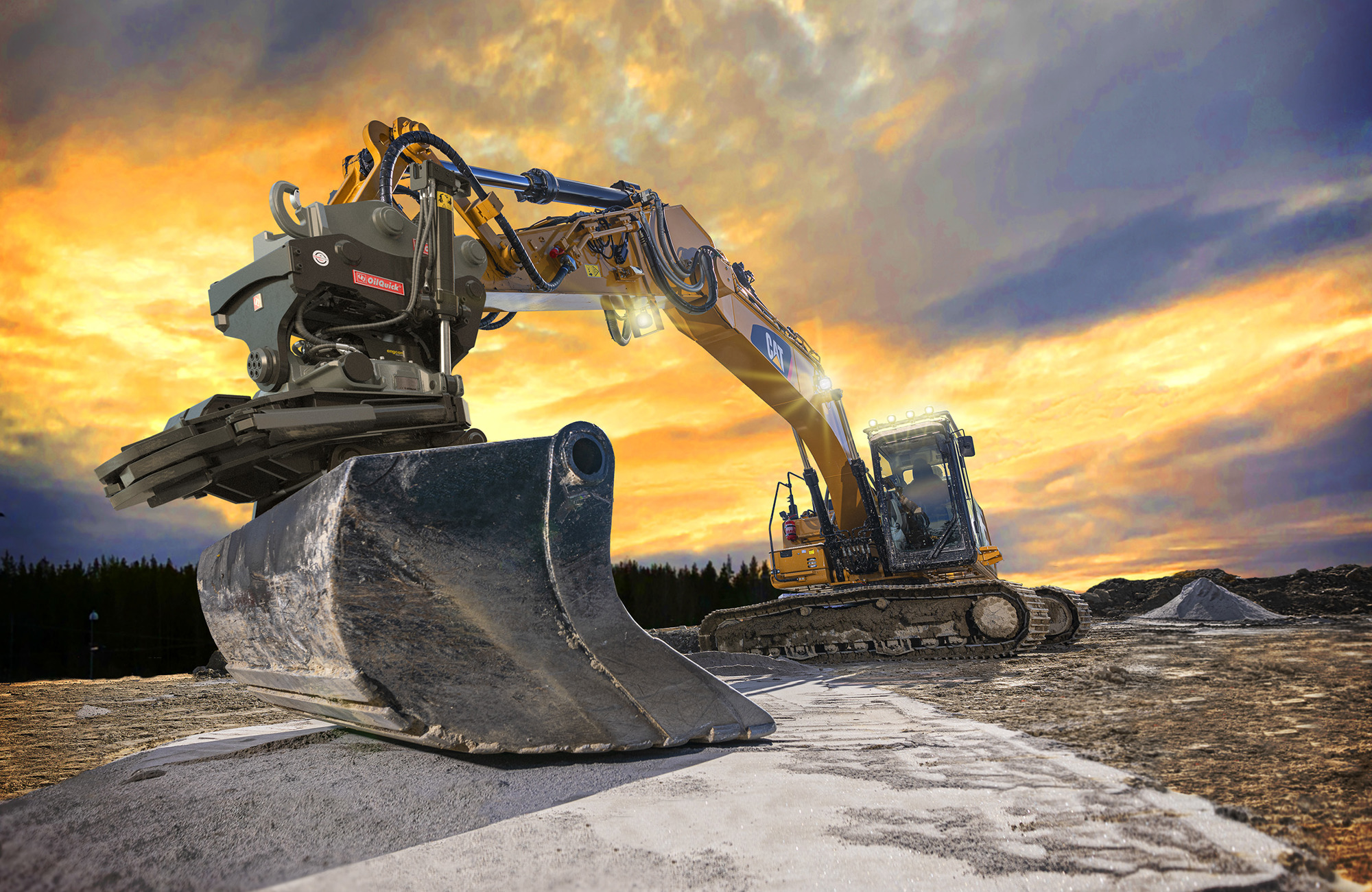

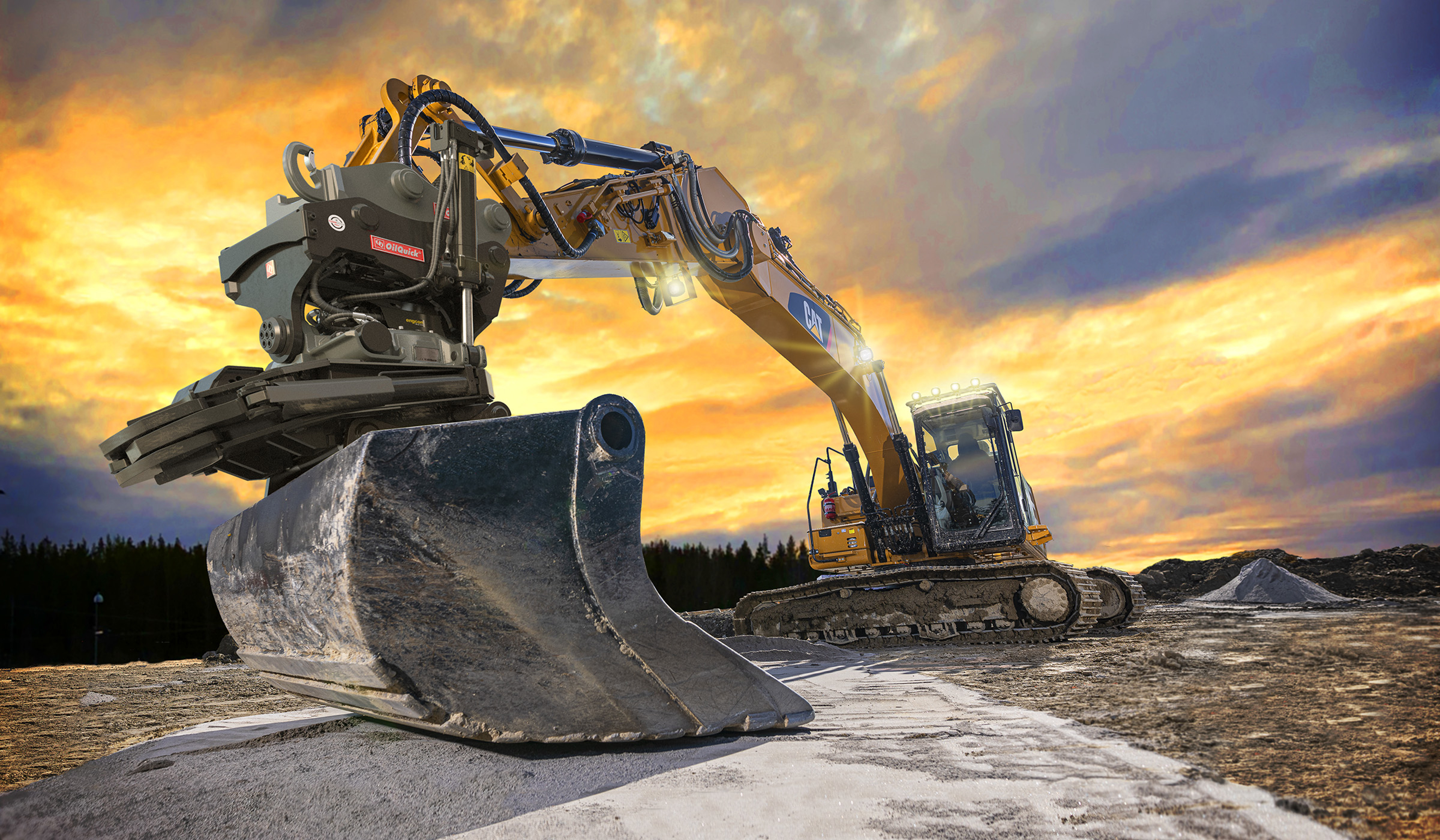

OilQuick Tiltrotator er et hydraulisk håndledd som gjør gravemaskinen til en fleksibel og kompetent allsidig enhet. Gjennom å integrere OilQuicks automatiske hurtigkoblingsteknologi både over og under tiltrotatoren kan man ikke bare rotere og tilte, men også bytte mellom hydrauliske redskaper på få sekunder. Velg mellom våre to serier OQTR-E og OQTR Pro.


OQ LockSupport
OilQuick Locksupport (OQLS) er et nyutviklet brukervennlig system for sikker og trygg redskapsbytting på gravemaskiner. OQLS er tilgjengelig til alle størrelser av OilQuicks tiltrotatorer og følger med som standard ved kjøp.
Moderne gravemaskiner er i dag utrustet med hydrauliske hurtigfester og anvender/bytter flere forskjellige skuffer og redskaper daglig. Slike skuffe- og redskapsbytter er et risikomoment, da det å ha et pendlende redskap eller det å miste et redskap i verste fall forårsake dødsfall eller alvorlige personskader. I de fleste tilfeller er det personlige feil fra føreren som forårsaker slike farlige situasjoner, og det kan være en rekke forskjellige grunner til hvorfor det skjer. Arbeidsstress, låsmanøvreringen er ikke standardisert (ulike knapper og kontroller med ulike funksjoner), vanskelig for føreren å bedømme om redskapet er i riktig posisjon, samt usikkerhet rundt låsesylinderens modus. OQLS løser alle disse problemene, og gir føreren støtte og trygghet ved hvert eneste redskapsbytte.
OQLS gir følgende fordeler:
- En bevisst kontrollert koblingsprosess.
- Guider føreren gjennom hele koblingsprosessen via kontrollpanelet.
- Sensorovervåkning av redskapsaksler og låsetapper.
- Automatisk aktivering av maskinens hydraulikk.
Systemløsning OilQuick tiltrotator
Med vår tiltrotator utrustet med OilQuick hurtigkoblingsfeste over og under, kan føreren raskt og enkelt tilte, rotere, bytte tiltrotator mot skuffe eller andre hydrauliske redskap under tilten, uten å måtte forlate førerhytten. Dette tar tiltrotatoren til et nytt nivå! Med OilQuick på oversiden kan tiltrotatoren raskt og enkelt kobles av for direkte bruk av f.eks. standardskuffe, teleriver eller slaghammere. For brukeren betyr dette maksimal gravekapasitet, brytekraft og funksjon, samt at rett redskap anvendes i hvert tilfelle.
OilQuick tilbyr et komplett program av redskaper og tilbehør rundt tiltrotatoren. Vi leverer en komplett pakke med redskapsfeste, tiltrotator, styresystem, redskaper og tilbehør. Vi hjelper deg velge de riktige redskapene og de rette kombinasjonene.
Fordeler med OilQuick Tiltrotator
OilQuick tar tiltrotatoren til et nytt nivå
Med OilQuicks tiltrotatorer bytter du raskt hydrauliske redskap direkte fra førerhuset. Det tar tiltrotatoren til et nytt nivå!
Investeringen lønner seg raskt!
Ved graving med tiltrotator løfter maskinen ca. 55 tonn ekstra per time. Dette gjelder for en tiltrotator egnet for gravemaskin i 15-tonnsklassen. Det innebærer et ekstra drivstofforbruk på ca. 25–40 kr i timen. En tiltrotator som bare brukes ved de riktige anledningene og til det den er beregnet for, gir redusert drivstofforbruk samt betydelig reduserte vedlikeholds- og reparasjonskostnader.
Integrert grep
Grep fås som ekstrautstyr til alle våre tiltrotatorer.

Kompletteringer og tilleggsutstyr!

Styresystem
Med OilQuick kan du velge styresystem avhengig av gravemaskin og øvrig ekstrautstyr. Du kan være trygg på at systemet oppfyller så vel gjeldende sikkerhetskrav som kommende ISO-standard 13031. Uavhengig av valgt styresystem får du OQ Lock Support® – markedets beste sikkerhetslås, som alltid gir deg bekreftelse på at redskapet er riktig tilkoblet.
OQCS-4. Styresystem for OQTR-E
Vårt eget styresystem med retningsventiler som muliggjør veksling mellom tiltfunksjon og en ekstra hydraulikkfunksjon på tiltrotatoren. Redskapsfestet på tiltrotatoren styres også med dette systemet. Systemet er beregnet for å styres med doble hydraulikkfunksjoner fra maskinen. Der maskinen tillater det kan tilt- og rotatorfunksjonen kjøres samtidig.
DC2. Proporsjonalt styresystem for OQTR-E
Engcons proporsjonalstyresystem DC2 passer for alle gravemaskiner og er å få med hjul- eller båndstyring samt bomsving via maskinens joysticks. Koble smarttelefonen til DC2 via Bluetooth, og bytt mellom ulike førerprofiler eller gjør hastighetsinnstillinger.
- DC2 oppfyller den nye internasjonale sikkerhetsstandarden SS-EN ISO 13849-1
- Monteringen går raskt, fordi all tilkobling skjer med kontakt
- Med PC-programvaren MicroConf gjør du finjusteringer og kan umiddelbart se effekten av endringer når tiltrotatoren er i drift
- Med tilleggsenhet trenger du ikke å bytte ut maskinens spaker
- Systemet reservekopierer da innstillingene fra førerhusmodulen til aggregatmodulen
- Display for visning av alarm samt for å utføre bestemte innstillinger
- Dobbeltpytserfunksjon
- Robust design øker driftssikkerheten
- Fås som ekstrautstyr eller ettermontering
- Mulighet for belte- og hjulstyring samt bomsving
- Innstillingsmuligheter via Bluetooth og smarttelefon som alternativ til PC og USB-kabel
- Styring med opptil seks ruller
- Passer de fleste eksisterende maskinmerkene
- Mulighet for å lage brukertilpassede verktøyprogrammer

MIG2 Joysticks
MIG2 Joysticks for OQTR-E for gravemaskiner kombinerer maksimal ergonomi og funksjonalitet. Håndtaket er utviklet for maksimal ergonomi, uten å gi avkall på kravet om økt sikkerhet og flere styrefunksjoner.
I kombinasjon med DC2 kan spaken kjøres med tre ruller og sju knapper, noe som gir dobbelt opp med to spaker. Føreren kan altså jobbe maksimalt effektivt og samtidig skåne kroppen for anstrengende bevegelser og arbeidsstillinger.
I håndtaket er det en integrert håndstøtte som hånden hviler i uten at gravebevegelsen påvirkes. Håndstøtten er fleksibel og kan tilpasses etter ulike håndstørrelser.
MIG2 er ikke bare ergonomisk, den gir også føreren nye muligheter i jobben. Håndtakets ruller er beregnet for tommel samt peke- og langfinger. Ved behov kan føreren dermed kombinere samtlige seks ruller samtidig.

Posisjoneringssystem
ePS. Posisjoneringssystem for OQTR-E
ePS er optimalisert for engcons styresystem DC2, der kablene til ePS integreres med kablene for DC2. Alle OQTR-E-modeller er utstyrt med ePS som standard, og sammen med maskinens gravesystem gir det maksimal kontroll over redskapets posisjon.
ePS leverer signaler til valgt gravesystem og reduserer dermed behovet for såkalt tradisjonell utsetting. Fra styringssystemets display i maskinens førerhus ser føreren den eksakte overflaten som det skal jobbes på. Det at man har full kontroll over hvor mye masse som skal graves ut, gir mange fordeler:
- Tid.
- Redusert drivstofforbruk.
- Redusert maskin- og redskapsslitasje.
- Spart tid for øvrige enheter, f.eks. lastebil/dumper som kjører bort massene.
- Tilpasset for styresystemet DC2, men kan monteres på andre styresystemer.
- Helt uavhengig av modell eller fabrikat av styresystem via egne kabler (hvis ikke DC2).

Høyflødesvivel
Høyflødessvivel gir kunden mulighet for å kjøre ulike typer verktøy som krever høy tilførsel. Den muliggjør en tilførsel på opptil 200 liter/min ved 300 bar og gir helt nye muligheter for å bruke flere typer hydrauliske verktøy: Feievalse, vibroplate, sorterings- og multigrep.
Svivelen er også direktemontert på redskapsfestet for å redusere fare for lekkasje, redusere trykkfall og øke tilførselskapasiteten.

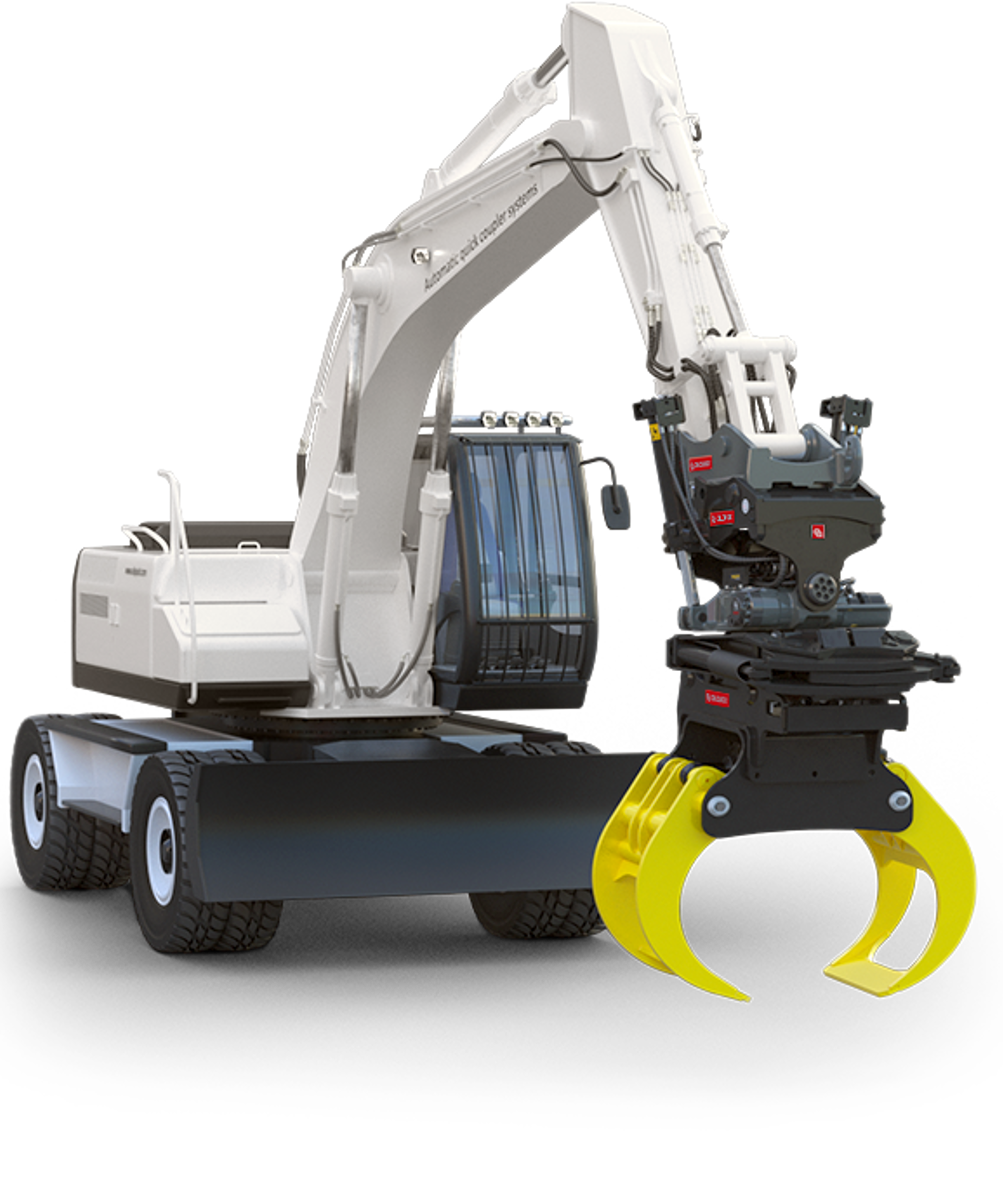

Grep
Grep er et effektivt plukk- og håndteringsverktøy som gjør gravemaskinen din enda mer allsidig, og som kan brukes til de fleste typer gripearbeid: Rørlegging, steinsetting, lettere sortering m.m. Grepmodulen har avrundede klør som lukkes helt, og de er også avtakbare. Begrenser ikke skuffens bevegelser når du ikke bruker den.
Fordeler med grep
- Kraftig bøyde gripeklør (trefingerklør) gir et ekstremt stødig grep.
- Generøs gripevidde – åpner seg maksimalt.
- Monteres/demonteres raskt. Kan ettermonteres på tiltrotator med klargjort feste.
- Robuste gripeklør.
- Kraftige stempelstenger – kraftig dimensjonerte, tåler slitasje og støt.
- Slank konstruksjon uten unødvendige kilo.
- Smør på stedet eller løsne gripemodulen, og du slipper stillstand.
Riktig grep til din OQTR-E
Modell | OQTR-E09 | OQTR-E14 | OQTR-E19 | OQTR-E26 | OQTR-E33 |
OQ45-4 | GRD10, GR20B* | GRD10, GR20B* | — | — | — |
OQ45-5 | GRD10, GR20B* | GRD10, GR20B* | — | — | — |
OQ60-4 | — | GRD20 | GRD20 | — | — |
OQ60-5 | — | GRD20 | GRD20 | — | — |
OQ RAIL | — | — | GRD70 | — | — |
OQ65 | — | — | GRD70 | GRD70 | — |
OQ70 | — | — | — | GRD70 | GRD70 |
OQ70/55 | — | — | — | GR30* | GR30* |
OQ80 | — | — | — | — | GR30* |
*Integrert grep
