OQ 60-5

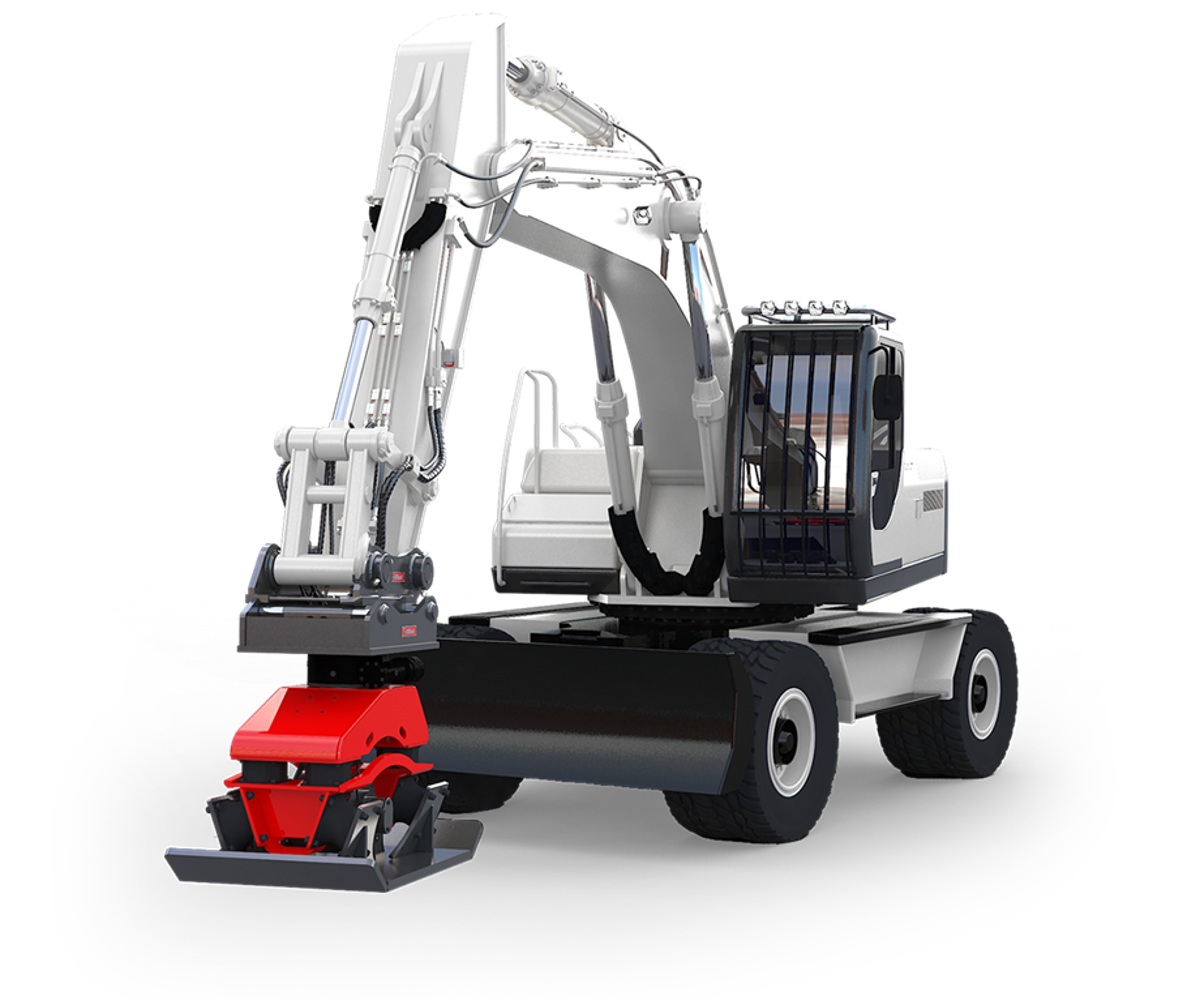

L’OQ 60-5 est un système d’attache rapide entièrement automatique qui convient à toutes les pelles moyennes comprises entre 8 et 18 tonnes.
Données concernant l’attache OQ 60-5
| Couple de cavage max. kNm | 150 |
| Rayon godet mm | 800 |
| Force d’arrachement au godet kN | 190 |
| Largeur (mm) | 340 |
| Poids (kg) | env. 125 |
| L’attache comporte deux vérins hydrauliques parallèles | |
| Pression de service max. (MPa) | 35 |
| Vannes de maintien de charge/vannes parachutes | Oui |
| Limiteurs de pression | Oui |
| Raccords de flexibles sans égouttures en acier, type OilQuick | |||
| Dimension des raccords | 3/8" | 1/2" | 3/4" |
| Débit d’huile à une perte de charge de 0,3 MPa (L/min) | 40 | 70 | 140 |
| Pression de service max. en continu (MPa) | 35 | 35 | 35 |
| Nombre de raccords | 2 | 1 | 2 |
Données concernant les outils OQ60-5
| Platine pour outils mécaniques | |
| Largeur interne (mm) | 340 |
| Distance entre les axes (mm) | 480 |
| Diamètre d’axe (mm) | 60 |
| Poids (kg) | env. 49 |
| Platine d’outil hydraulique | |
| Largeur interne (mm) | 340 |
| Distance entre les axes (mm) | 480 |
| Diamètre d’axe (mm) | 60 |
| Poids (kg) | env. 67 |
| Plaque d’adaptation hydraulique | |
| Largeur interne (mm) | 340 |
| Distance entre les axes (mm) | 480 |
| Diamètre d’axe (mm) | 60 |
| Poids (kg) | env. 170 |
| Adaptateur spécial hydraulique | |
| Largeur interne (mm) | 340 |
| Distance entre les axes (mm) | 480 |
| Diamètre d’axe (mm) | 60 |
| Poids (kg) | voir la plaque signalétique sur l’adaptateur |
