OQ 70
L’OQ 70 est un système d’attache rapide entièrement automatique qui convient à toutes les pelles moyennes comprises entre 15 et 28 tonnes.
Données concernant l’attache OQ 70
| Couple de cavage max. kNm | 320 |
| Rayon godet mm | 1250 |
| Force d’arrachement au godet kN | 255 |
| Largeur (mm) | 450 |
| Poids (kg) | env. 210 |
| L’attache comporte deux vérins hydrauliques parallèles | |
| Pression de service max. (MPa) | 35 |
| Vannes de maintien de charge/vannes parachutes | Oui |
| Limiteurs de pression | Oui |
| Raccords de flexibles sans égouttures en acier, type OilQuick | |||
| Dimension des raccords | 1/2" | 3/4" | 1" |
| Débit d’huile à une perte de charge de 0,3 MPa (L/min) | 70 | 140 | 250 |
| Pression de service max. en continu (MPa) | 35 | 35 | 35 |
| Nombre de raccords | 2 | 1 | 2 |
Données concernant les outils OQ70

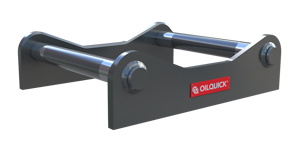

| Platine pour outils mécaniques | |
| Largeur interne (mm) | 450 |
| Distance entre les axes (mm) | 600 |
| Diamètre d’axe (mm) | 70 |
| Poids (kg) | env. 85 |
| Platine d’outil hydraulique | |
| Largeur interne (mm) | 450 |
| Distance entre les axes (mm) | 600 |
| Diamètre d’axe (mm) | 70 |
| Poids (kg) | env. 117 |
| Plaque d’adaptation hydraulique | |
| Largeur interne (mm) | 450 |
| Distance entre les axes (mm) | 600 |
| Diamètre d’axe (mm) | 70 |
| Poids (kg) | env. 315 |
| Adaptateur spécial hydraulique | |
| Largeur interne (mm) | 450 |
| Distance entre les axes (mm) | 600 |
| Diamètre d’axe (mm) | 70 |
| Poids (kg) | voir la plaque signalétique sur l’adaptateur |
