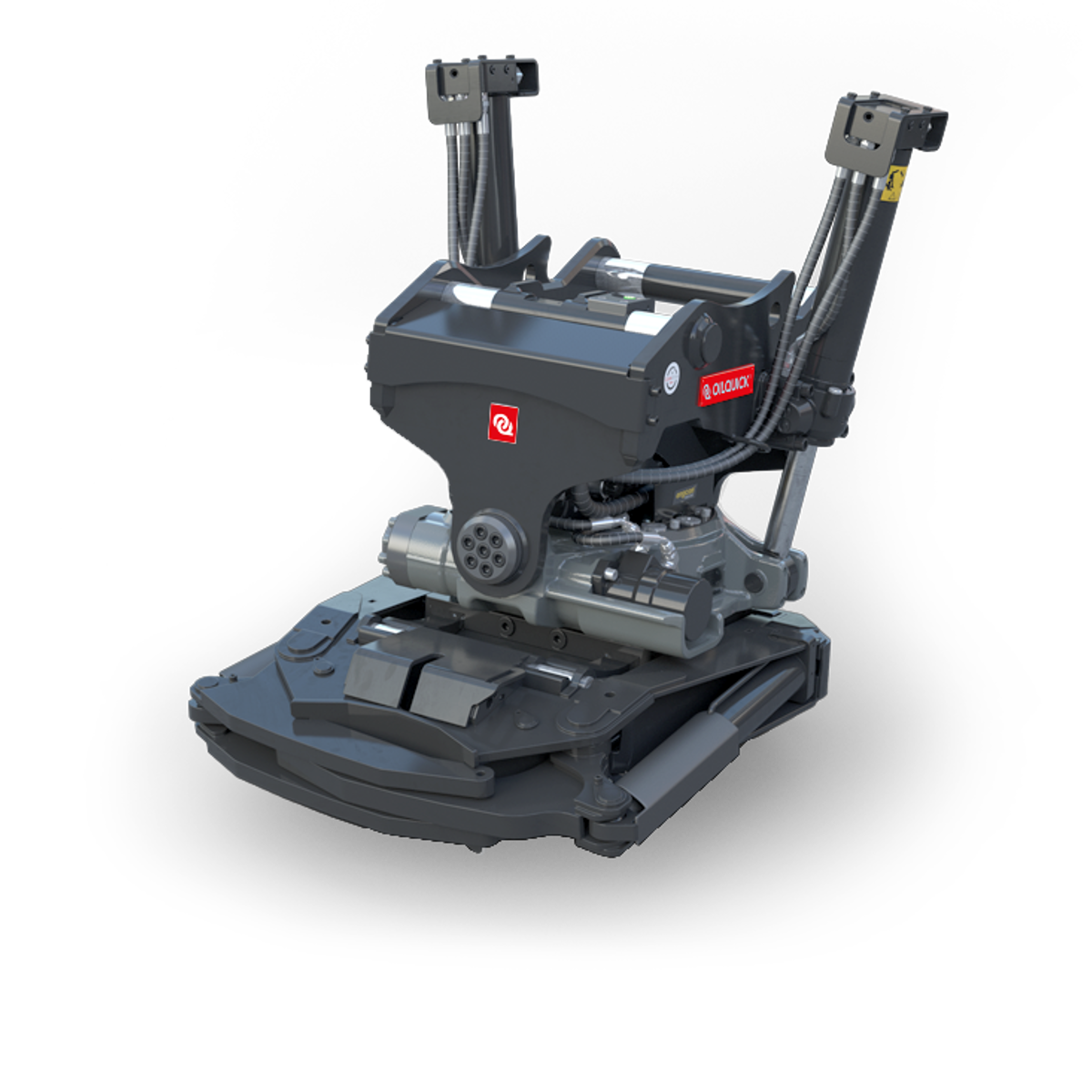

OQTR-E
OilQuick tiltrotatorer ökar automatiskt din flexibilitet och effektivitet
En flexibel och kompetent hydraulisk handled
OQTR-E bygger på Engcons tiltrotatorer och är försedda med OilQuicks fullautomatiska fästesteknologi. OQTR-E finns i fyra modeller; OQTR-E14, OQTR-E19, OQTR-E26 och OQTR-E33.

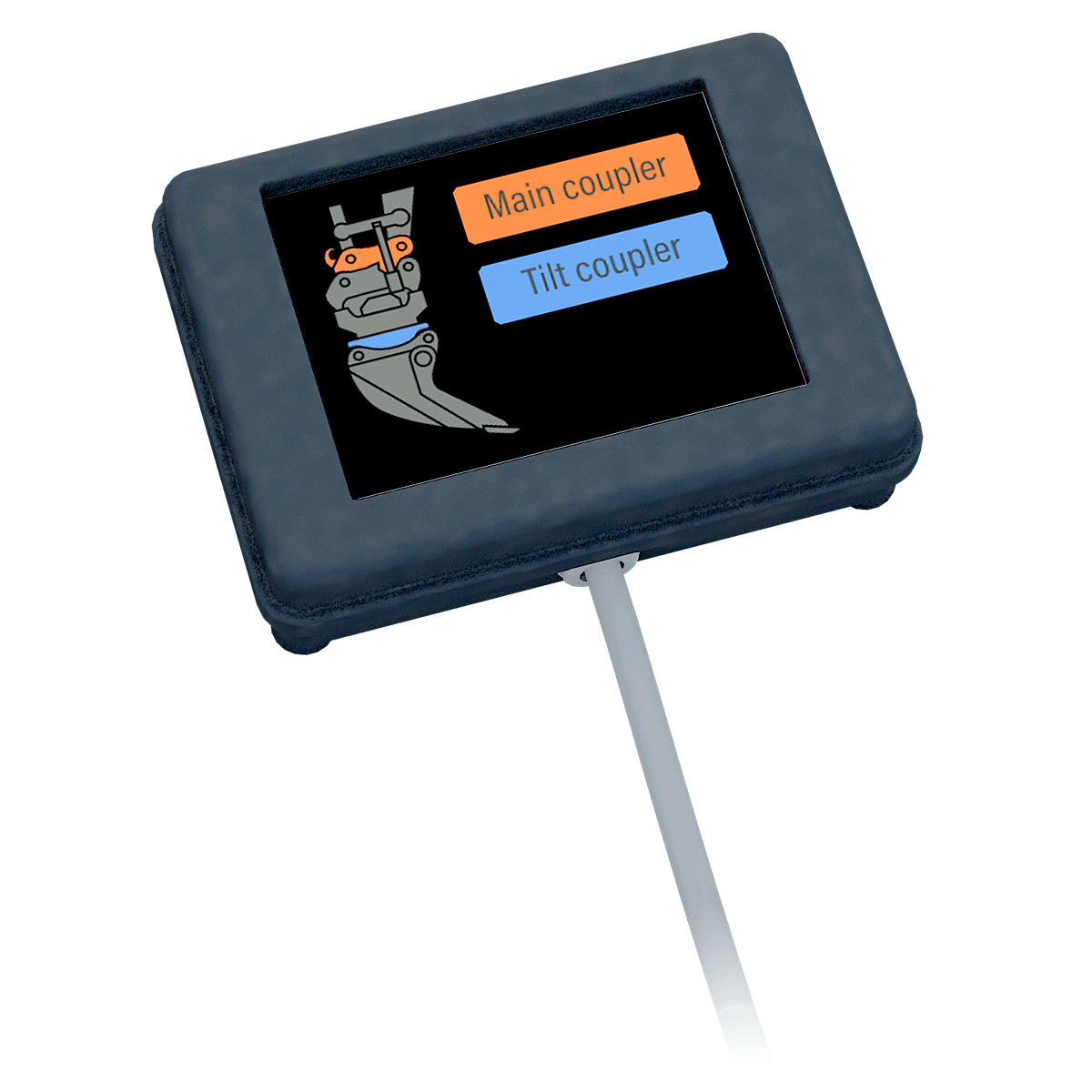

OQ LockSupport
OilQuick Locksupport (OQLS) är ett användarvänligt förarstöd för säkra och trygga redskapsbyten på grävmaskiner. OQLS är tillgänglig till alla storlekar av OilQuicks tiltrotatorer och ingår som standard vid köp.
För säkra redskapsbyten
Moderna grävmaskiner är idag utrustade med hydrauliska snabbfästen och använder ett flertal skopor och redskap som i många fall byts flera gånger per timme och dag. Skop- och redskapsbyten är ett riskmoment. Tappade och pendlande skopor kan i olyckliga fall orsaka både dödsfall eller svåra personalskador. Orsaken till tappade skopor är i de flesta fall förarrelaterat och kan bero på en mängd olika orsaker. Arbetsstress, låsmanövreringen ej standardiserad (knappar och reglage med olika funktion, olika placering från maskin till maskin), svårt för föraren att fastställa om redskapet ligger i rätt position mot redskapet och osäkerhet på låskolvarnas läge. OQLS minimerar alla dessa problem och ger föraren ett tryggt och säkert stöd för rätt beslut vid byte av skopor och redskap.
OQLS ger följande fördelar
- Lättplacerad touchskärm.
- Kontrollera kopplingen både över och under tiltrotatorn från en och samma skärm.
- Användarvänlig och tydlig kopplingsprocess via den intuitiva touchskärmen. Guidar föraren genom hela kopplingsprocessen.
- Sensoravkänning av redskapsaxlar och låskolv.
- Automatisk aktivering av maskinens hydraulik.
- Varnar vid systemfel.
- Uppfyller alla säkerhetskrav på marknaden.

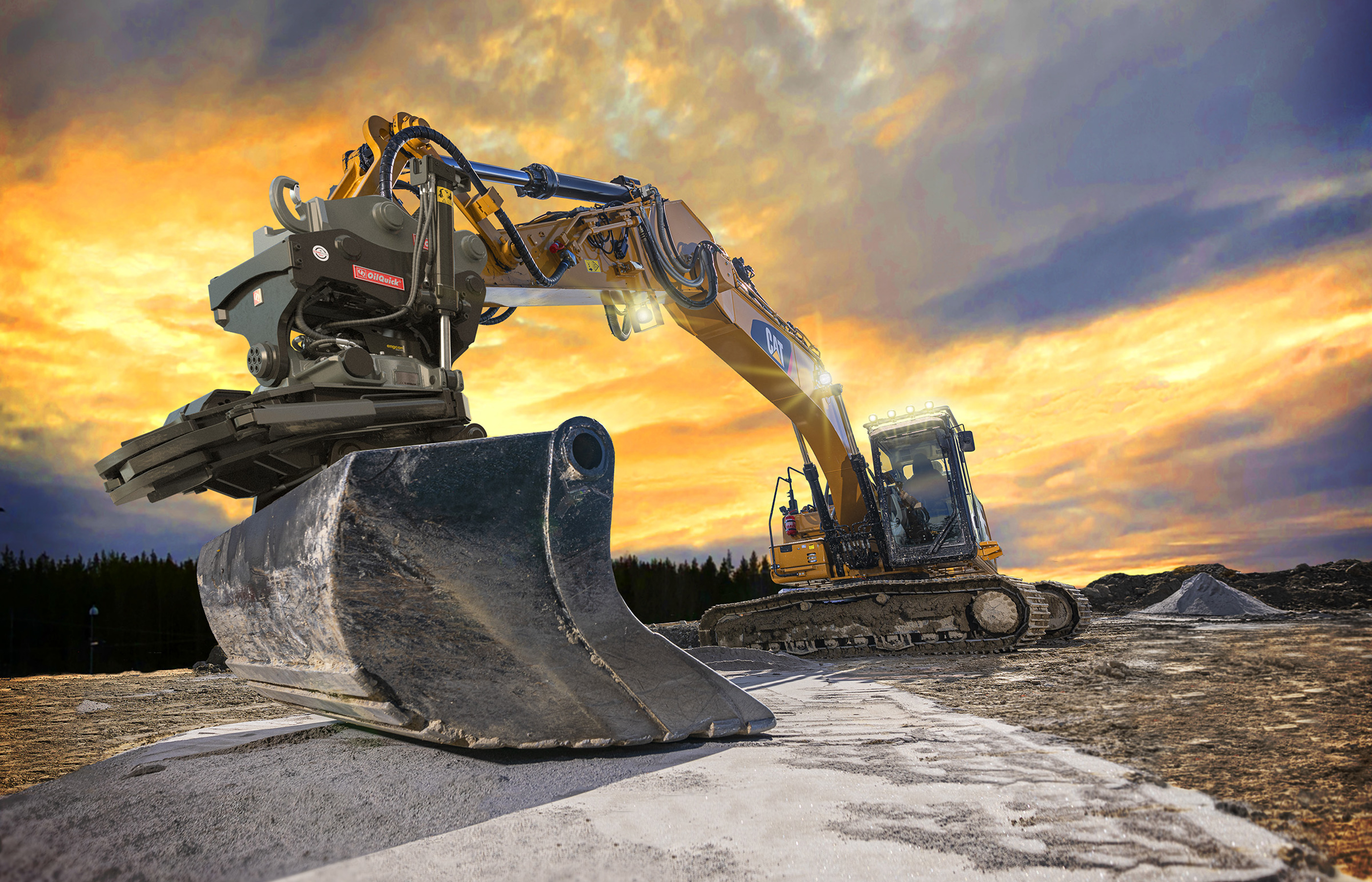

Systemlösning OilQuick Tiltrotator
Med vår tiltrotator utrustad med OilQuick sandwichlösning kan föraren tilta, rotera, byta tiltrotator mot skopa eller andra hydrauliska redskap under tilten, snabbt och enkelt och utan att föraren behöver lämna hytten. Detta tar tiltrotatorn till en ny nivå! Med OilQuick-anpassning på ovansidan kan tiltrotatorn lätt och snabbt plockas av för direkt användning av t.ex. standardskopa, tjälrivare eller hydraulhammare, det betyder maximal grävkapacitet, brytkraft och funktion, samt att rätt redskap används vid varje tillfälle.
OilQuick erbjuder ett komplett program av redskap och tillbehör runt tiltrotatorn. Vänd dig till oss så levererar vi ett komplett paket med redskapsfäste, tiltrotator, styrsystem, redskap och tillbehör. Vi hjälper dig välja de rätta redskapen och de rätta kombinationerna.
Fördelar med OilQuick Tiltrotator
OilQuick tar tiltrotatorn till en ny nivå
Med OilQuicks tiltrotatorer byter du snabbt hydrauliska redskap direkt från förarhytten. Det tar tiltrotatorn till en ny nivå!
Investeringen är snabbt igentjänad!
Vid grävning med tiltrotator lyfter maskinen ca 55 ton extra per timme. Detta gäller för en tiltrotator passande en grävmaskin i 15-tonsklassen. Det innebär en extra bränsleförbrukning på ca 25-40 kr i timmen. Genom att använda tiltrotatorn enbart vid rätt tillfällen och till vad den är avsedd för minskar bränsleförbrukningen samt stora underhålls– och reparationskostnader.

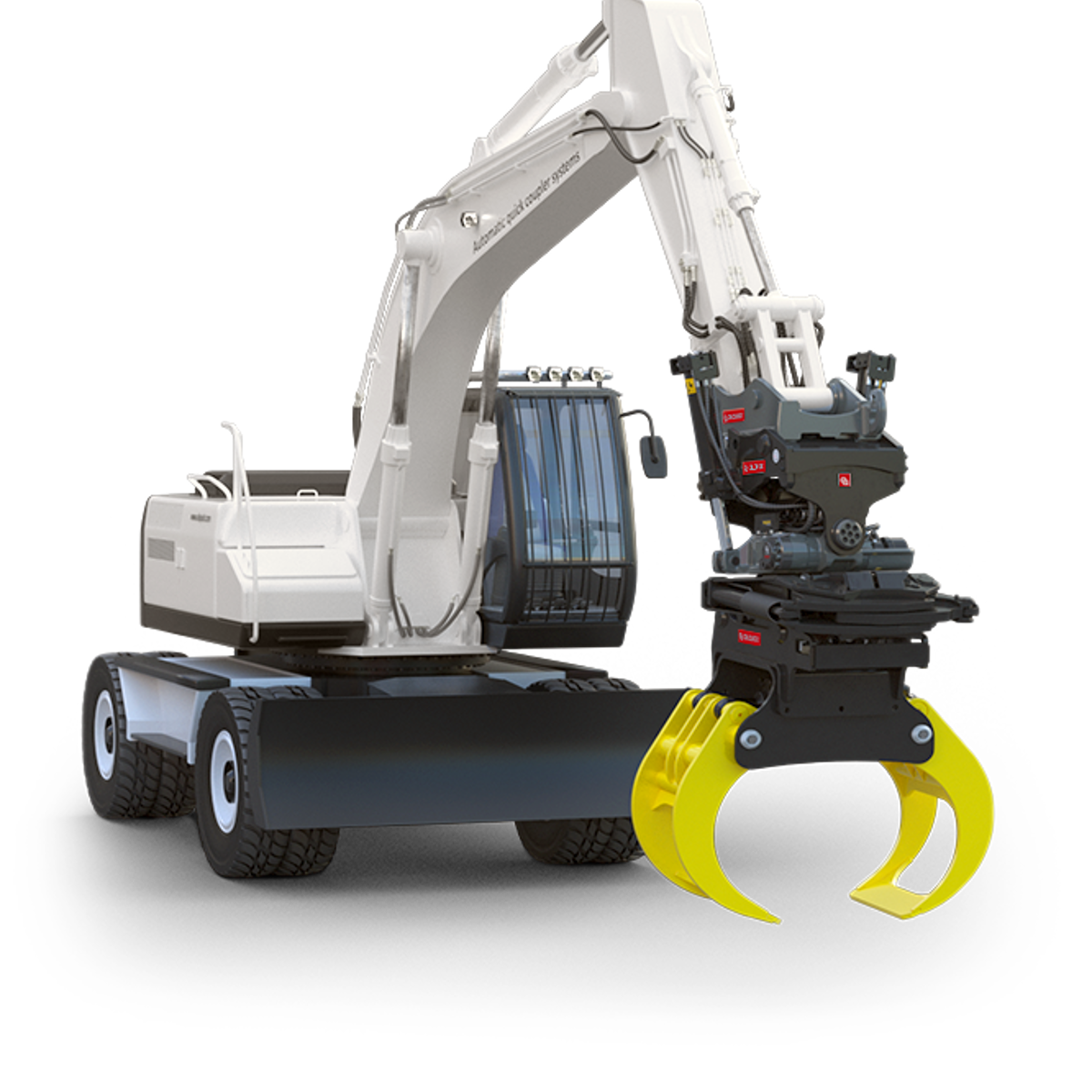

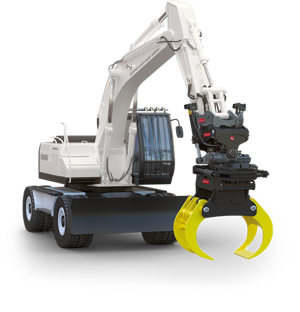

Integrerad grip
Grip finns som tillval för alla våra tiltrotatorer.

Kompletteringar & tillval

Styrsystem
Välj styrsystem beroende på grävmaskin och övriga tillval. Vilket system du än väljer så kan du vara trygg med att det uppfyller såväl gällande säkerhetskrav som kommande ISO-standard 13031. OQ Lock Support® ingår - ett avancerad övervakningssysten som alltid ger dig bekräftelse på att redskapet är korrekt kopplat.
OQCS-4. Styrsystem för OQTR-E
Vårt eget styrsystem med riktningsventiler som möjliggör växling mellan tiltfunktion och en extra hydraulfunktion på tiltrotatorn. Även redskapsfästet på tiltrotatorn styrs med detta system. Systemet är avsett att styras med dubbla hydraulfunktioner från maskinen. Där maskinen så medger kan tilt- och rotationsfunktionen köras samtidigt.
DC2. Proportionellt styrsystem för OQTR-E
Engcons proportionalstyrsystemet DC2 passar alla grävmaskiner och kan fås med hjul- eller bandstyrning samt bomsväng via maskinens joysticks. Koppla via bluetooth upp din smartphone mot DC2 och skifta mellan olika förarprofiler eller gör hastighetsinställningar.

MIG2 Joysticks
MIG2 Joysticks för OQTR-E för grävmaskiner kombinerar maximal ergonomi och funktionalitet. Handtaget är utvecklat för maximal ergonomi, utan att ge avkall på kraven på ökad säkerhet och fler styrfunktioner. I kombination med DC2 kan spaken köras med tre rullar och sju knappar, vilket ger det dubbla med två spakar. Föraren kan alltså jobba maximalt effektivt och samtidigt skona kroppen från ansträngande rörelser och arbetsställning. I handtaget finns ett integrerat handstöd som handen vilar i utan att påverka grävrörelsen. Handstödet är flexibelt och kan anpassas efter olika handstorlekar. MIG2 är inte bara ergonomiskt, det ger även föraren nya möjligheter i jobbet. Handtagets rullar är avsedda för tumme samt pek- och långfinger. På det viset kan föraren vid behov kombinera samtliga sex rullar samtidigt.

Positioneringssystem
ePS. Positioneringssystem för OQTR-E ePS är optimerat för engcons styrsystem DC2, där kablaget för ePS integreras med kablaget för DC2. Alla OQTR-E modeller är utrustad med ePS som standard och tillsammans med maskinens grävsystem ger det maximal kontroll på redskapets position.
ePS levererar signaler till valt grävsystem och reducerar på så sätt behovet av s.k. traditionell utsättning. Via maskin-styrningssystemets display i hytten ser föraren den exakta ytan som ska schaktas. Denna kontroll över att exakt rätt mängd schaktmassor grävs ur, ger många vinster:
• Tid • Minskad bränsleförbrukning • Minskat maskin och redskapsslitage • Spar tid för övriga enheter som ex, lastbil/dumper som kör bort schaktmassorna. • Anpassat för styrsystemet DC2 men möjlig att montera på andra styrsystem • Helt oberoende av modell eller fabrikat av styrsystem via eget kablage (om inte DC2)

Högflödessvivel
Högflödessvivel ger kunden möjlighet att köra olika typer av flödeskrävande verktyg. Den möjliggör ett flöde upp till 200 liter/min vid 300 bar och ger helt nya möjligheter att använda fler typer av hydrauliska verktyg: Sopvals, vibroplatta, sorterings- och multigripar. Sviveln är också direktmonterad på redskapsfästet för att minska läckagerisk, minska tryckfall och öka flödeskapaciteten.

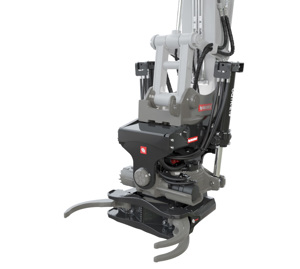

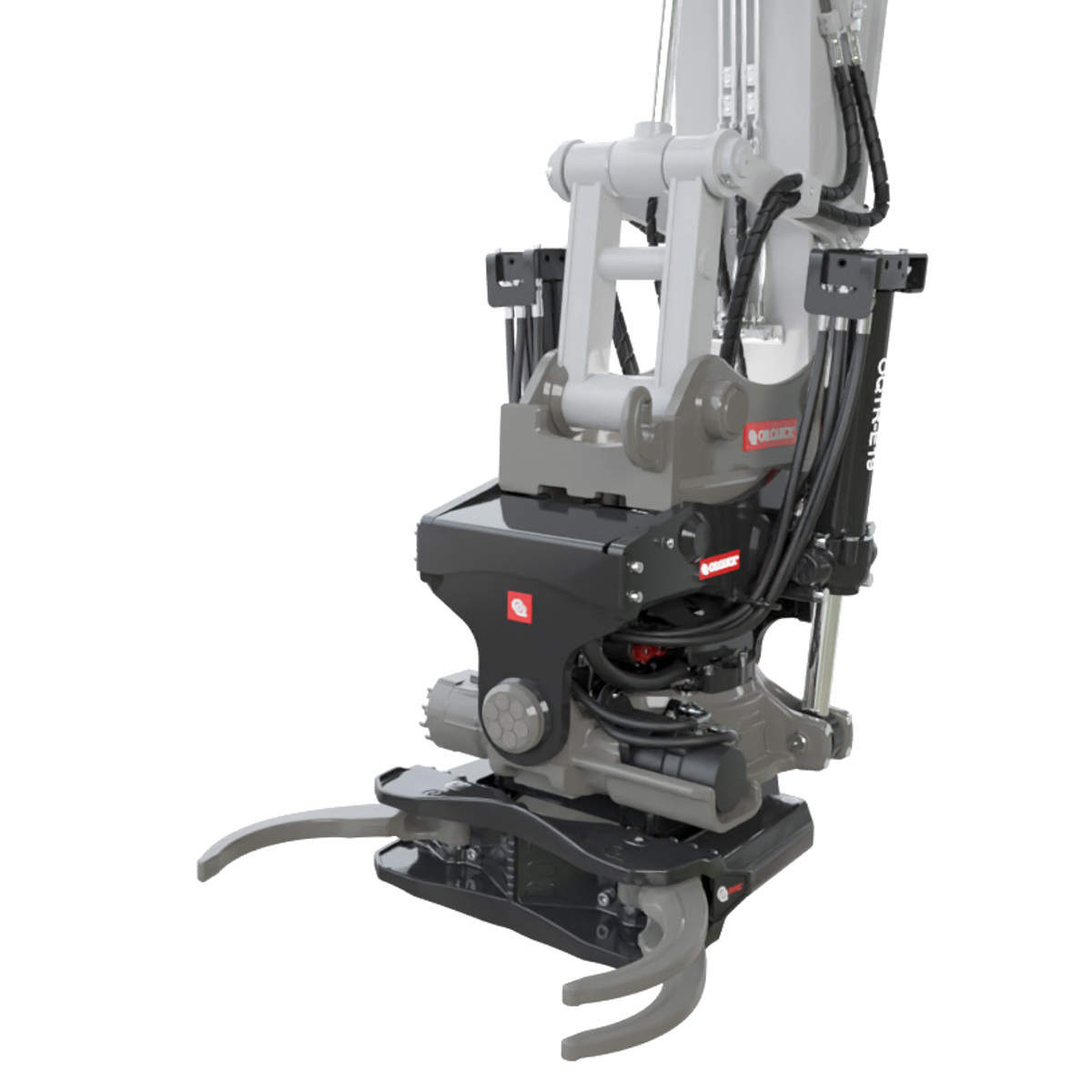

Grip
Ett effektivt plock- och hanteringsverktyg som gör din grävmaskin ännu mer mångsidig. Gripmodulen har rundade klor som stänger helt och är även löstagbar. Monteras/demonteras snabbt. Kan eftermonteras på tiltrotator med förberett fäste. Robusta gripklor och kraftiga kolvstänger i ett slimmat utförande.
Rätt grip till din OQTR-E:
Modell | OQTR-E09 | OQTR-E14 | OQTR-E19 | OQTR-E26 | OQTR-E33 |
OQ45-4 | GRD10, GR20B* | GRD10, GR20B* | — | — | — |
OQ45-5 | GRD10, GR20B* | GRD10, GR20B* | — | — | — |
OQ60-4 | — | GRD20 | GRD20 | — | — |
OQ60-5 | — | GRD20 | GRD20 | — | — |
OQ RAIL | — | — | GRD70 | — | — |
OQ65 | — | — | GRD70 | GRD70 | — |
OQ70 | — | — | — | GRD70 | GRD70 |
OQ70/55 | — | — | — | GR30* | GR30* |
OQ80 | — | — | — | — | GR30* |
* Integrerad grip |
